本實用新型屬于連接器技術領域，特別是一種具有照明功能的直插簡牛。

簡牛通常為四方形塑膠插座和若干排列整齊的方形針組成。簡牛連接器和牛角連接器的區別在于簡易牛角去掉了兩側的卡扣，根據需求，簡牛連接器的外圍尺寸常用的有1.27間距，2.0間距.2.54間距三種規格。根據間距的不同，所使用的四方排針的直徑也相應更改，底部與PCB板接觸面可以設計為SMT貼片式或DIP直插180度。目前的直插簡牛一般為普通簡牛連接器，需特殊環境沒有光亮安裝時，安裝不準確，會損傷插針。

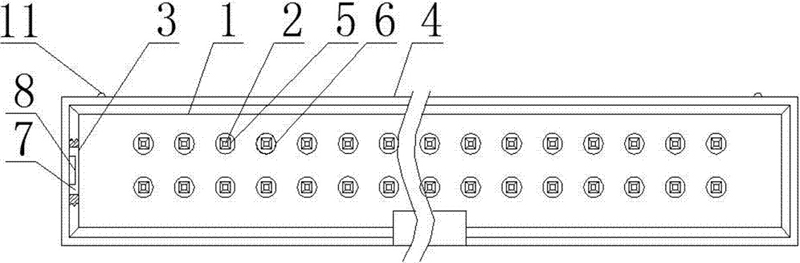

為了解決現有技術問題，本實用新型提供一種具有照明功能的直插簡牛，其組成包括：簡牛殼體、插針、照明裝置，簡牛殼體內部具有一組插針，插針上具有彈性橡膠保護套，插針下端具有保護套容納槽，簡牛殼體內部加工有照明槽，照明槽內具有照明裝置。照明裝置包括照明LED燈，照明LED燈與鋰電池電連接，鋰電池安裝在電池槽內，照明LED燈還與開關按鈕電連接，插針穿過簡牛殼體與SMT貼片固定連接。

為實現上述目的，本實用新型采用彈性橡膠保護套保護插針，在需要使用時，插針插入插孔，會將彈性橡膠保護罩壓縮到所述保護套容納槽內部，保證簡牛正常使用。同時在特殊環境無法提供照明時，通過樹脂保護殼體外端的開關按鈕控制安裝在簡牛殼體內的LED照明燈為插針照明，方便操作。

以上為深圳連接器廠家鑫鵬博電子科技的一種具有照明功能的直插簡牛連接器，如有轉載，請尊重研究成果，注明文章出處。
